Isıtma & Soğutma Ceketli Tanklar

Hassas sıcaklık kontrolü gerektiren prosesleriniz için maksimum termal verimlilik. Roll-bond, yarım boru veya tam ceket teknolojisiyle donatılmış özel izolasyonlu sistemler.

Termodinamik Mühendisliği

Üretim proseslerinde akışkanın doğru sıcaklıkta tutulması, son ürün kalitesini doğrudan belirler. Sistemlerimiz, içerisinden buhar, kızgın yağ, sıcak su veya glikol/buzlu su geçebilen özel ceketlerle tasarlanır. Düşük basınçlı soğutma prosesleri için Roll-Bond (Dimple) ceketleri tercih ederken, yüksek basınç ve buhar gerektiren ısıtma reaksiyonları için kaynatılmış Yarım Boru (Half-Pipe) Serpantin teknolojisini kullanıyoruz.

Donanım ve İzolasyon Özellikleri

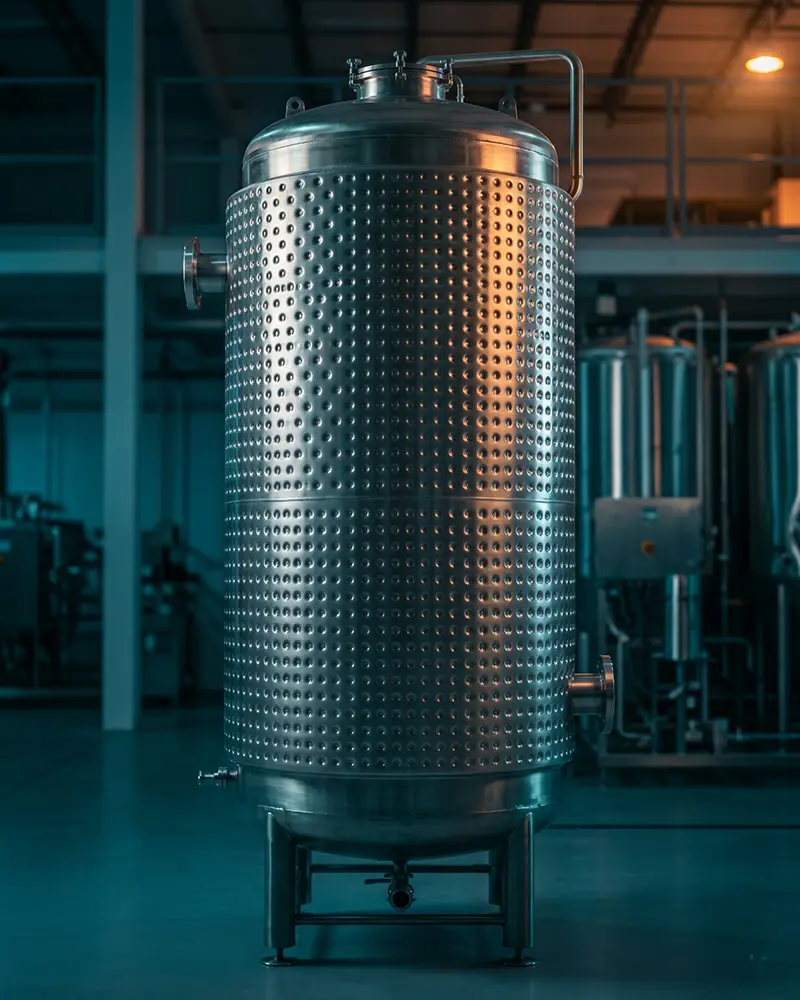

Lazer Kaynaklı Dimple Jacket

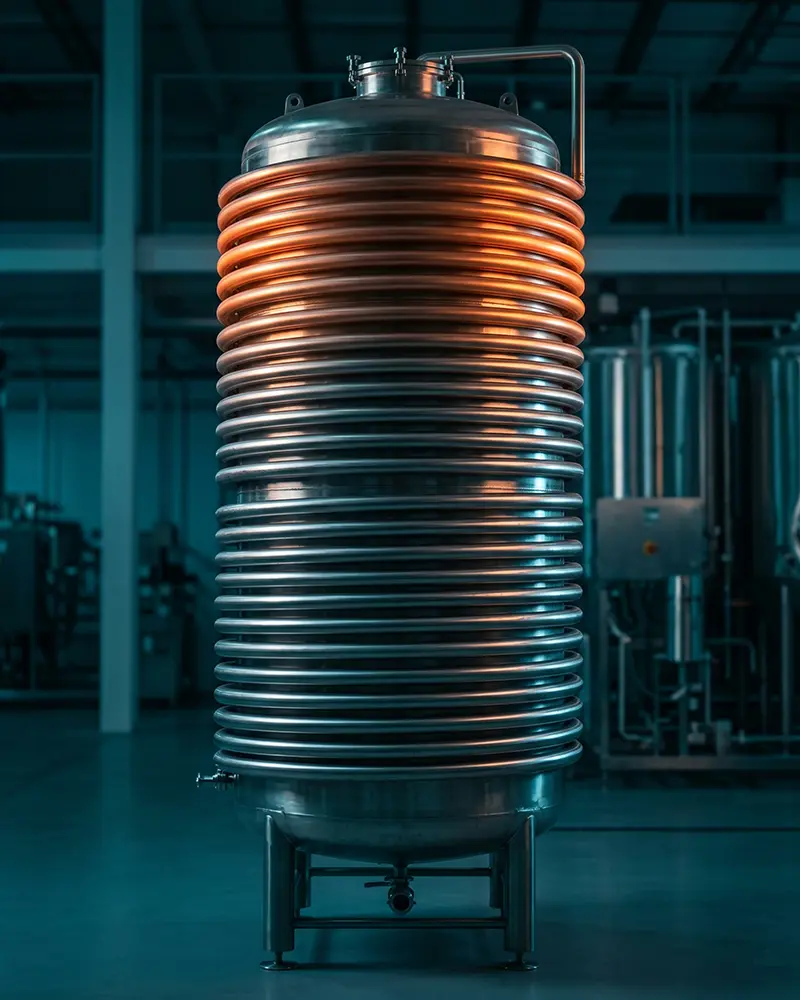

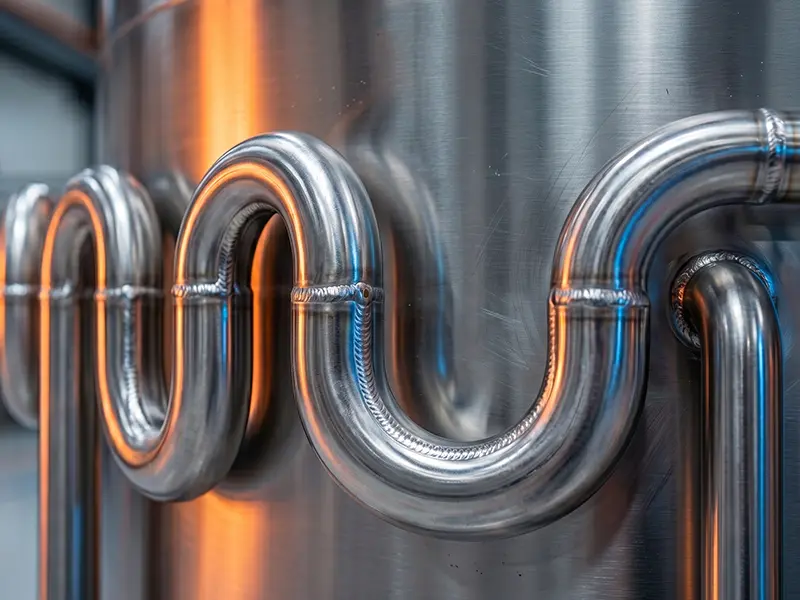

Yarım Boru (Half-Pipe) Serpantin

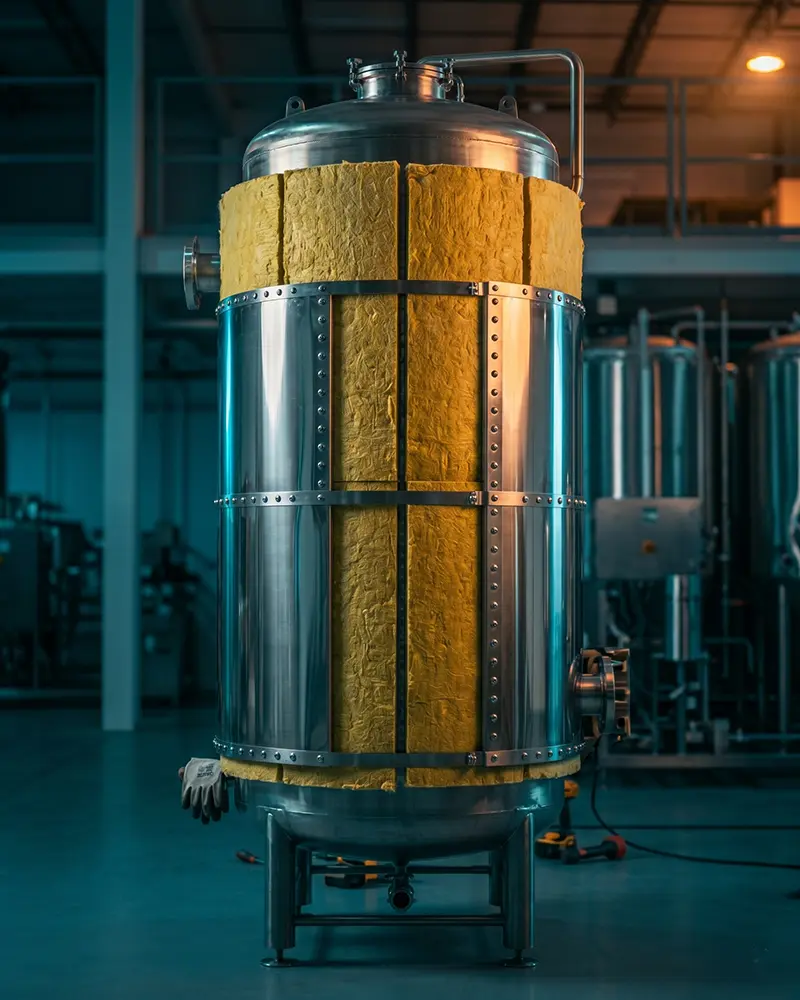

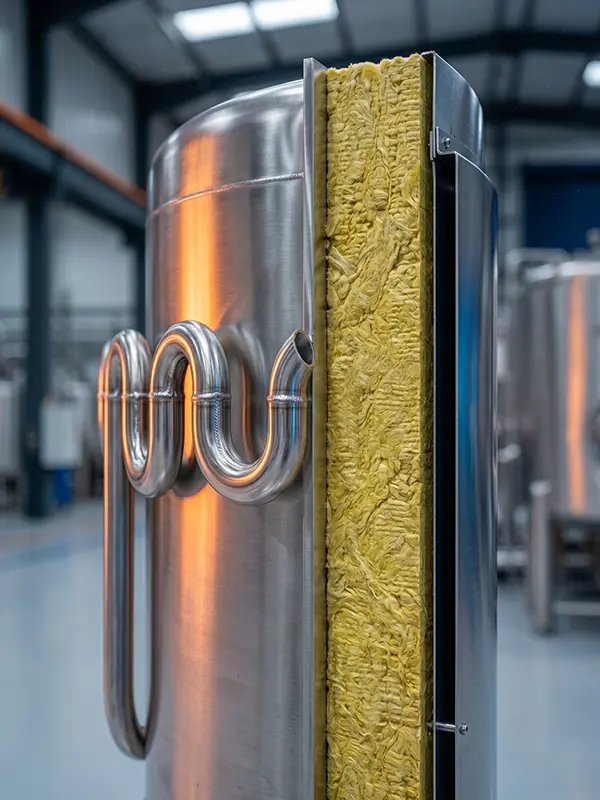

Taşyünü (Rockwool) İzolasyon

Poliüretan İzolasyon (Soğutma)

Tam Sızdırmaz Dış Kaplama Sacı

PT100 Termokupl Sıcaklık Sensörü

Ceket Teknolojisi Seçim Tablosu

* Tesisinizdeki ısıtıcı/soğutucu akışkanın tipine ve basıncına göre mühendislerimiz en uygun ceket tipini belirler.

Ceket Tipi	Kullanım Amacı	Akışkan (Medyum)	Çalışma Basıncı
Dimple (Roll-Bond)	Hassas Soğutma	Buzlu Su / Glikol	Düşük / Orta (2-4 Bar)
Yarım Boru Serpantin	Hızlı Isıtma	Buhar / Kızgın Yağ	Yüksek (6-10+ Bar)
Tam Ceket (Full Jacket)	Genel Isıtma/Soğutma	Sıcak veya Soğuk Su	Düşük (1-2 Bar)
İçten Serpantinli	Şok Isıtma/Soğutma	Buhar / Su	Orta / Yüksek

Isıtma / Soğutma FAQ (SSS)

Neden buhar uygulamalarında Dimple Ceket yerine Yarım Boru kullanmalıyım?

Buhar ve kızgın yağ çok yüksek basınca ve sıcaklığa sahiptir. Dimple (petekli) ceketler ince cidarlı olduğu için yüksek basınçta şişme veya deformasyon yapabilir. Yarım boru serpantinler ise tankın gövdesine kalın kaynaklarla sarıldığı için yüksek basınç mukavemetine sahiptir.

Isı izolasyonu yapılmazsa ne olur?

Tank ceketindeki enerji (sıcaklık veya soğukluk) sadece içindeki ürüne geçmek yerine havaya karışır. Bu durum enerji maliyetlerinizi korkunç boyutlara çıkarır ve proses süresini uzatır. Isıtma tanklarında yoğun taşyünü, soğutma tanklarında ise terlemeyi önleyen poliüretan izolasyon şarttır.

Ceket alanı nasıl hesaplanıyor?

Ceket alanı, tankın içindeki ürünın miktarına (kg), ürünün özgül ısısına, ilk sıcaklığına ve hedeflenen sıcaklığa ne kadar sürede (dakika/saat) ulaşması gerektiğine göre termodinamik mühendislik formülleriyle hesaplanır.
